Wat zie je op de foto?

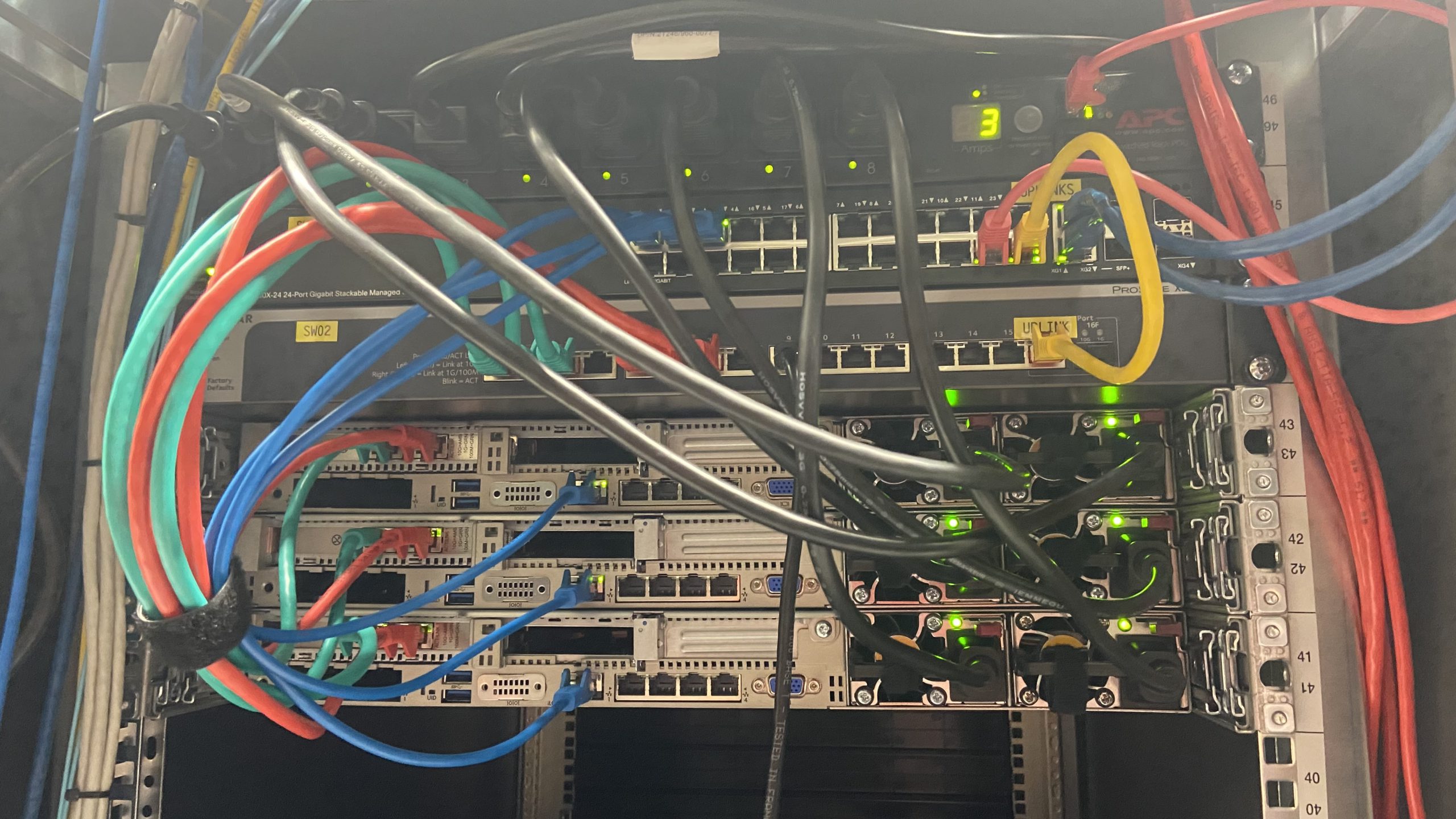

Rechts bovenaan zie je 2 blauwe kabels een switch in gaan, dat zijn de redundante uplinkpoorten van de netwerkprovider (SpectraIP). Deze switch is een Cisco SG350X (bovenste) en is uitsluitend bedoeld voor managementdoeleinden, het is immers een gigabit-switch (niet snel genoeg). De blauwe kabels links op de switch zijn bedoeld voor de HPE iLO, daarmee is het mogelijk om de serverhardware op afstand te beheren, vergelijkbaar met het fysiek aansluiten van een beeldscherm. Daarnaast is er een gele kabel zichtbaar; dat is de verbindingsbrug tussen de Cisco SG350X en de Netgear XS716E switch. Over deze verbinding loopt het netwerkverkeer van de netwerkprovider naar meerdere virtuele routers/firewalls.

De roze kabel wordt gebruikt om de APC aan te sturen. Hiermee kan op afstand de stroom worden in- en uitgeschakeld, wat in sommige situaties handig is. De APC meet tevens het stroomverbruik.

De Netgear XS716E is de onderste switch en ondersteund 10Gbps. Deze snelheid is noodzakelijk omdat alle storage in de servers via het netwerk wordt getransporteerd, met zo laag mogelijke latency. Een gigabit-switch is hiervoor niet geschikt. Elke server is met twee netwerkpoorten (groen/rode kabels) aangesloten op deze switch; in deze specifieke situatie levert dat overigens weinig extra voordeel op 🙂

Van de drie servers kan er één uitvallen. Bij een storing worden de virtuele servers automatisch opnieuw opgestart op de twee resterende servers. De storage van de virtuele servers is opgeslagen op twee van de drie servers, waardoor bij uitval van één server altijd nog een kopie beschikbaar is.
